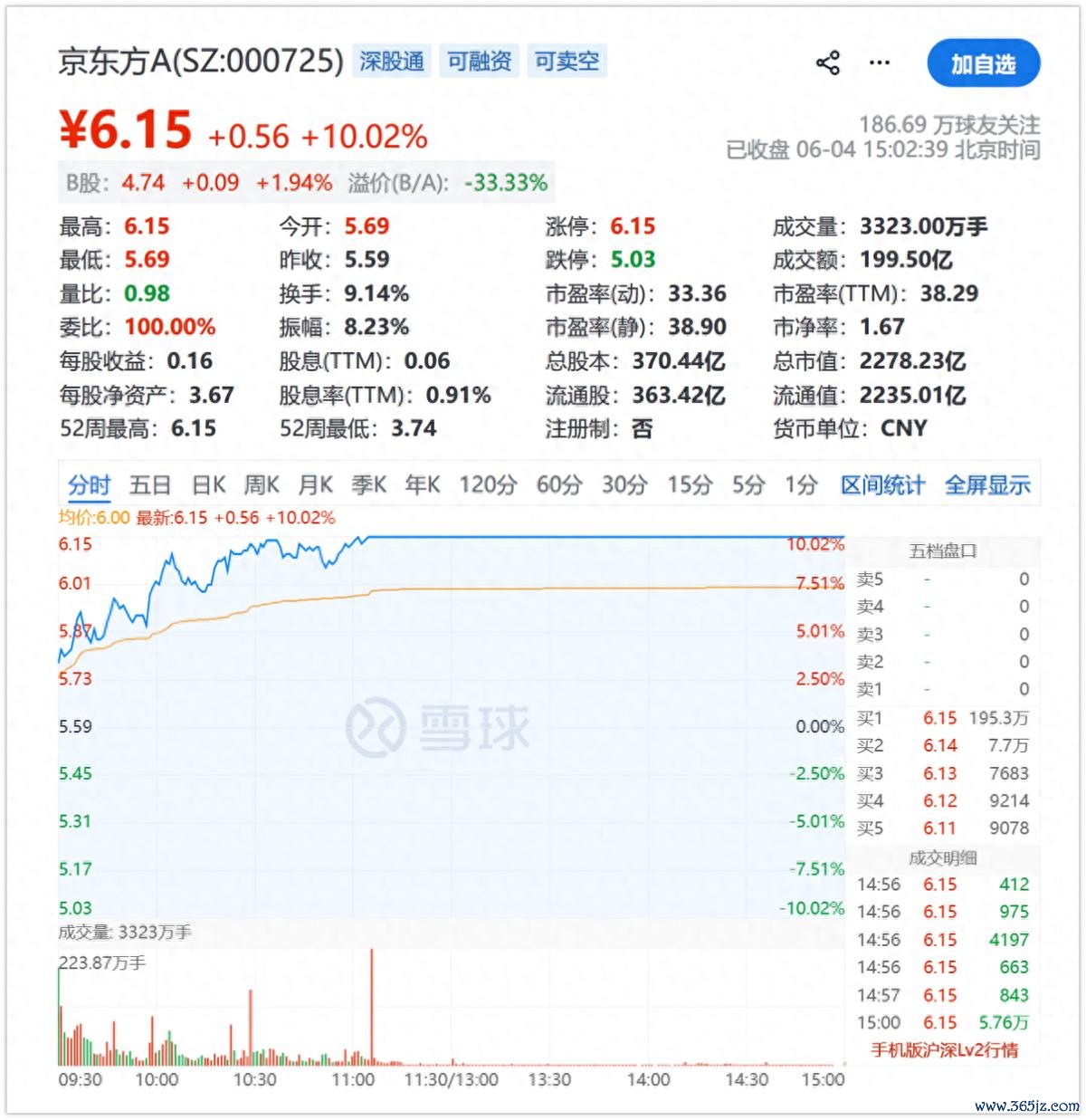

近日，“散户大本营”京东方连气儿冲击涨停，激发阛阓高度热心。京东方的大涨，源于和康宁签署联接备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域张开深度联接，而这些恰正是面前AI领域念念象力爆棚的标的。
其中，玻璃基板这个想法最为火热。这个想法带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。
前段时候，英特尔在NEPCON Japan上展示了最新的玻璃基板有缠绵，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS练习线正在推动，运筹帷幄将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学缔造了结伙公司，寥落坐褥玻璃基板芯材料，宗旨2027年量产。
你很少有机会看到寰球这三大最初封装玩家在疏通方进取、如斯快速地布局。这也不是一个恰恰，而是玻璃基板很有可能匡助半导体产业处理一个关键问题——AI芯片的封装复杂度，正在面对有机基板这个复合材料体系的“容错鸿沟”。
理会这少许，才能信得过理会玻璃基板为什么在量产前登上公论风口，以及这个身份的更正，正在如何再行分拨产业链的价值。
一、巨头回身，冲破复合材料的天花板
为什么英特尔、台积电、三星同期选拔玻璃？因为它们都在试图解脱一种枷锁。
面前主流的有机封装基板——尤其是ABF基板——骨子上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜澄澈层在高温高压下压合而成。这套体系练习、低价、可大鸿沟量产，是往日二十年CPU和GPU封装的主流选拔。
但复合材料有一个与生俱来的特征：它在宏不雅范例上结构相称规整，在微不雅范例上却特别不均匀。
这种不均匀性来自材料自己的特色，比如树脂会吸湿，吸湿后的局部蔓延整个与干燥区域不同。玻纤布有经纬标的性，平行标的和垂直标的的介电常数存在各别。而无机填料在树脂中的散布不成能作念到皆备均匀，不同区域的填料密度存在波动。
淌若通盘材料的热蔓延整个都不疏通，那么惟有它们方位的使命环境变了，导致温度随之改变，通盘这个词模组的特色也就出现了变化。在芯片封装鸿沟较小时，它们的互连密度较低、信号速率不高，少许微不雅不均匀性尚且不错通过工艺余量来消化。惟多余量充足大，材料存在一些变量是不错被容忍的。
但AI芯片变得愈加“娇贵”，它出现了三个无法无情的变量。就像房间里短暂多出来一头大象，封装之变改变了最终的需求。
开首，封装面积变了。英特尔的玻璃基板有缠绵封装面积达到78mm×77mm，接近6000平方毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅各别会被几何级放大。

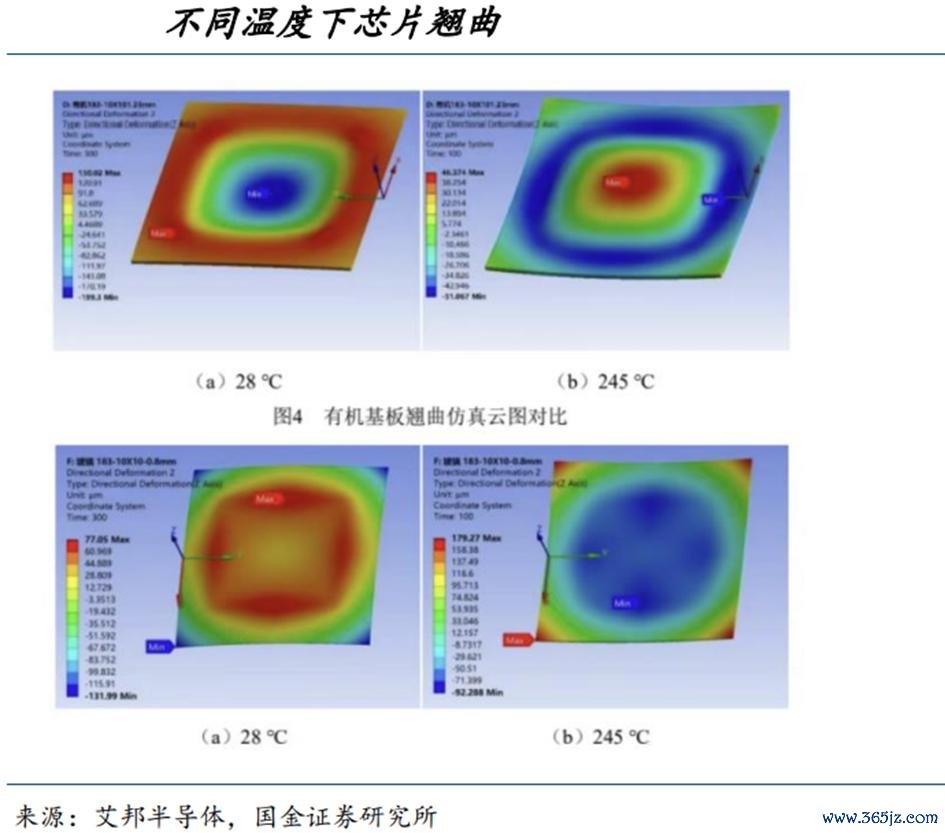

博亚体育app官方网站例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部蔓延各别在芯片看来是重大的，可能会成功导致翘曲，影响贴装精度和微凸点连气儿的长期可靠性。
其次，跟着线宽线距向亚微米级推动，基板名义的平整度和层间瞄准精度条件急剧升迁。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在鲁莽度和层间波动。当线宽线距充足小时，这种微不雅扞拒整开动成功导致良率损失。
终末，正如光互联的走红，AI时期的信号速率相称垂死。AI芯片封装里面的数据通谈正在从56Gbps迈向112Gbps以致224Gbps。在如斯高的频率下，玻纤布经纬标的导致的介电常数各别，会转动为信号传播速率的不一致，导致信号无缺性的立时劣化。
此时，复合材料体系的不均匀性，照旧有可能导致系统性的故障。它不再是一个不错忽略的时间问题，而是限定了制造的鸿沟。简而言之，等于系统复杂度的条件，跳动了复合材料体系自己的容错上限。工艺和开拓固然不错再迭代，但材料体系自己的特色，决定了它无法在超高复杂度下保管一致性和可靠性。
谁约略冲破复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式有趣有趣，玻璃基板是怎样走红的？
玻璃动作封装基板，与有机复合材料有一个骨子各别：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相称均质化，但结合其外不雅集相对容易理会玻璃的特色。
玻璃不吸湿，莫得标的问题。它的身分在宏不雅和微不雅范例上是一致的，因此在温度变化、湿度变化、电场作用下的活动是高度可预测的。
在工程系统中，可预测性的价值常常被低估，因为当复杂度较低时，工艺余量不错消化不成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的姿色放大。这时候，一个性质更正经的材料基底，会比一个峰值性能更高但活动省略情的材料基底更有价值。

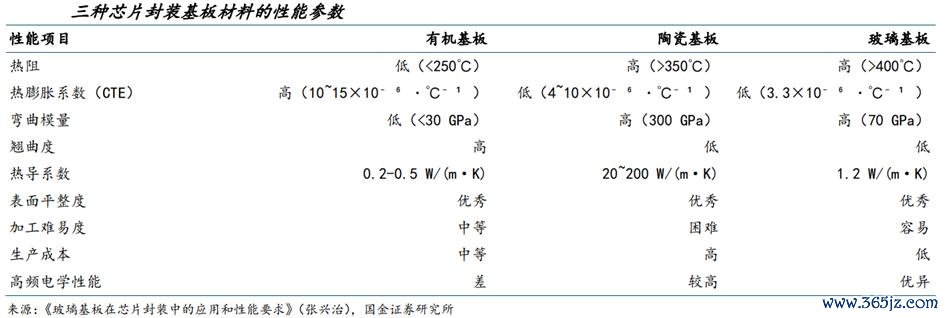

值得一提的是，玻璃基板的最初并不是性能参数的碾压。事实上，在多个维度上，全民炸金花现金版赚钱app下载它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的正经有趣有趣更大。
这等于材料范式调度的骨子——换谈超车，再行界说竞争力。辞寰球半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂动作CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，那时是“进取兼容”的换材料——ABF不错杀青更良好的澄澈和更高的信号性能，而有机复合材料的体系框架并未发生根底改变。而这一次从有机复合材意象玻璃基板的调度，是从复合材意象均一材料的底层置换。封装基板变得相称“皑皑”，皑皑等于可控，是以几大巨头也十分垂青。
另外，它不仅改变封装基板的制造姿色，还会再行界说整条产业链的权柄结构。因为在复合材料时期，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料时期，对材料的理会和处理才是最垂死的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要处理的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报谈，台积电举办年度股东大会，其董事长魏哲家开释了以下垂死不雅点：
1.台积电正在长途得志通盘客户的需求，但台积电在寰球的芯片供应在改日几年都无法得志AI所带动的需求。
2.台积电CoPoS先进封装时间已有试点坐褥线，CoPoS正是台积电推出的新一代先进封装时间，吸收玻璃或蓝相持方形载具动作中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序推动产业化，瞻望两到三年内杀青多量量坐褥和鸿沟化渗入。
于是，对阛阓来说，捕捉此次机会的关键点，等于看谁能收拢最有代表性的供应链企业。不管是沃格光电如故京东方，都是以此逻辑走红。
三、一家“小公司”的崛起，是无意如故势必？

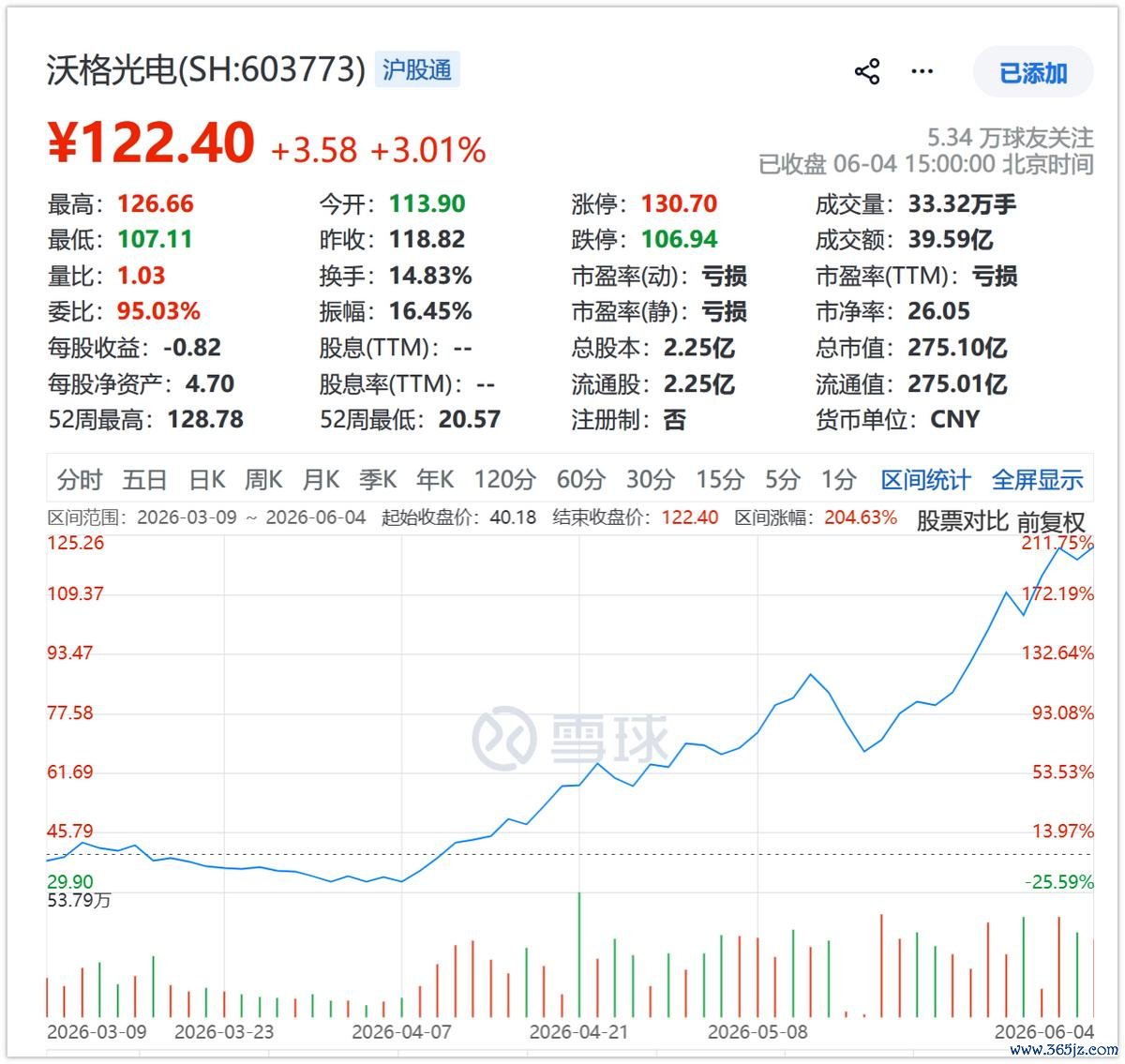

短短三个月时候，沃格光电的股价翻了两倍，体现了阛阓对玻璃基板想法的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从披出头板的玻璃精加工起步，经由十多年的集会，掌执了玻璃薄化、镀膜、切割和微电路图形化的全套工艺才智。其后，它沿着玻璃处理这条才智线上前蔓延，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板标的。
从披露精加工到TGV到先进封装，看起来有些无语其妙的转机背后，是沃格光电对玻璃这种均一材料的系统性理会，以及加使命业时间的赓续跃迁。

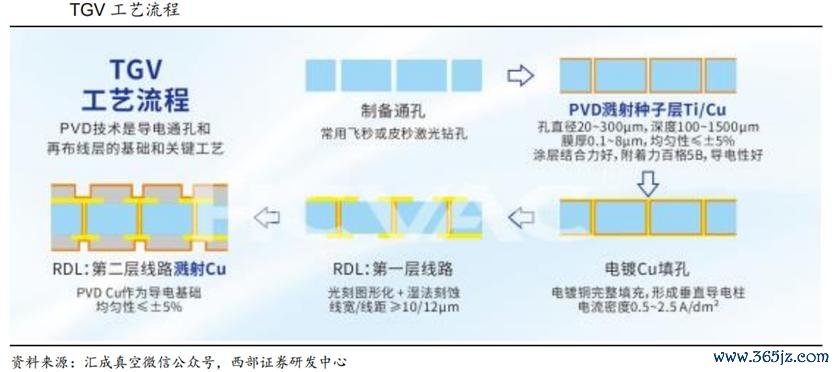

开首来看TGV，TGV的骨子是在玻璃基板上制备微米级的垂纵贯孔并填充铜，杀青芯片之间的电气互连。它的物理旨趣看似粗浅，等于打孔填铜，但工程杀青极其贫瘠。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法成功附着；玻璃如故化学惰性材料，蚀刻速率难以限定。
是以，看似粗浅的材料和平素的任务，其实需要对玻璃材料的力学特色、化学特色、热学特色有潜入的系统理会，以及经由长期试错集会的工艺教悔。
现在，沃格光电在这方面的证着实国内处于前线。公司照旧作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了纠合考证阶段。
阛阓唯独较为负面的反馈在于，沃格光电仍然是一家营收25亿元、净利润为负的中微型公司。其披露精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在参加期，尚未孝顺可不雅察到的利润。2025年，沃格光电净示寂1.6亿元，欠债率71%，短期偿债宗旨偏紧。
但反过来理会，制造业的基本端正等于先参加、后产出，均一材料时期的材料有缠绵商自然需要前期的成本参加、研发参加和产能缔造。这些参加在当期体现为用度和折旧，但关于不才一个范式周期占据有益位置来说，是必要的布棋要害。
广受追捧的京东方也在作念相似的事，京东方的逻辑是用面板产业的鸿沟上风向下蔓延进入封装，其资源体量和品牌影响力都远超沃格光电。而沃格光电的旅途更多是从工艺和时间启航的深耕，因为它的TGV才智在中小企业中是稀缺的，其湖北通格微领有年产10万平方米的智能化产线，举座在国内TGV领域处于最初。
当下阛阓的隐晦与舌战全民炸金花手机现金版最新版下载，未始不是一件功德。当产业处于“谁都在摸索”的阶段，大厂的资源上风和小企业的天真性各有上风。
